¿Qué debo hacer si el turbocompresor está funcionando mal?

¿Qué debes hacer si el turbocompresor presenta fallas o condiciones anormales durante el uso? Este artículo te proporcionará algunos métodos básicos de diagnóstico y manejo.

• Antes de empezar, debes leer estas advertencias de seguridad:

1.  Advertencias de seguridad personal

   Peligro de alta temperatura: El turbocompresor y el colector de escape pueden alcanzar temperaturas entre 600°C y 1000°C durante el funcionamiento. Incluso después de apagar el motor, permanecerán calientes durante mucho tiempo. Asegúrate de esperar a que el motor se enfríe completamente (al menos de 30 minutos a 1 hora) antes de tocarlos o manipularlos.

   Piezas en rotación a alta velocidad: El rotor de la turbina gira a velocidades muy altas (hasta 100,000 a 200,000 rpm). Nunca arranques el motor con el sistema de admisión retirado. La inmensa fuerza de succión puede atraer instantáneamente trapos, herramientas o causar lesiones graves e irreversibles en los dedos.

   Salpicaduras de fluidos a alta presión: Las líneas de aceite y refrigerante del turbocompresor (si están presentes) están bajo alta presión cuando el motor está caliente. Nunca aflojes estas líneas mientras el motor esté caliente, ya que los fluidos a alta temperatura pueden salpicar y causar lesiones.

2. Tabú operacional (acciones prohibidas)

   ⛔ No utilices selladores líquidos o cinta: Está estrictamente prohibido usar silicona, selladores o cinta en bruto al instalar las bridas de entrada y retorno de aceite. El sellador derramado que se endurece por el calor puede desprenderse y obstruir el conducto de aceite, bloqueando instantáneamente los orificios de lubricación del cojinete y haciendo que el turbocompresor se agarrote y falle en cuestión de minutos.

   ⛔ No ajustes la válvula bypass/actuador: La válvula bypass del escape del turbocompresor o el mecanismo VGT han sido calibrados con precisión en un banco de pruebas de flujo de alta precisión antes de salir de fábrica. No intentes ajustar la tuerca o el tornillo del mecanismo, ya que esto puede causar una presión anormal de sobrealimentación, códigos de falla en el motor o incluso daños al motor.

   ⛔ No levantes la varilla del actuador: Al manipular el turbocompresor, sujeta siempre la carcasa. Nunca levantes la varilla del actuador o el depósito presurizado, ya que esto puede doblar la varilla y provocar fallos en el control del impulso.

3. Recordatorios amistosos

   Trata la causa raíz, no solo los síntomas: Las estadísticas muestran que  más del 90% de las fallas del turbocompresor son causadas por sistemas externos (como lubricación insuficiente o ingestión de objetos extraños). Antes de reemplazar el turbocompresor, debe identificarse y solucionarse la causa raíz. De lo contrario, es probable que el nuevo turbocompresor falle nuevamente en poco tiempo.

   Conceptos erróneos sobre las "fugas de aceite": El turbocompresor utiliza un sello dinámico (similar a un anillo de pistón), no un sello de aceite de goma. Si el motor permanece al ralentí durante demasiado tiempo, la línea de retorno está bloqueada o la presión del cárter es demasiado alta (debido a un escape obstruido), el aceite será forzado a salir por ambos extremos del turbocompresor. Esta situación generalmente no indica una falla del turbocompresor sino un bloqueo en el flujo de retorno del aceite.

• Diagrama rápido de diagnóstico (Método en 3 pasos)

Antes de decidir desmontar el turbocompresor, sigue la lógica siguiente para una evaluación preliminar in situ. Esto suele ayudar a identificar el 80% de los problemas.

• Paso 1: Escuchar – Identificar sonidos anormales

Arranca el motor al ralentí y con aceleraciones ligeras (asegúrate de estar seguro), y escucha atentamente los cambios en los sonidos.

Silbido agudo/Sonidos tipo alarma:

Fenómeno: El sonido se parece al de una ambulancia o sirena, volviéndose más agudo a medida que suben las revoluciones.

Significado: Esto suele indicar un desbalance dinámico (daño en las aspas) o desgaste del cojinete. Es una señal de que el turbocompresor está a punto de fallar completamente.

Siseo continuo / Sonido de fuga de aire:

Fenómeno: Un sonido similar al aire escapando por una llanta, más fuerte al acelerar.

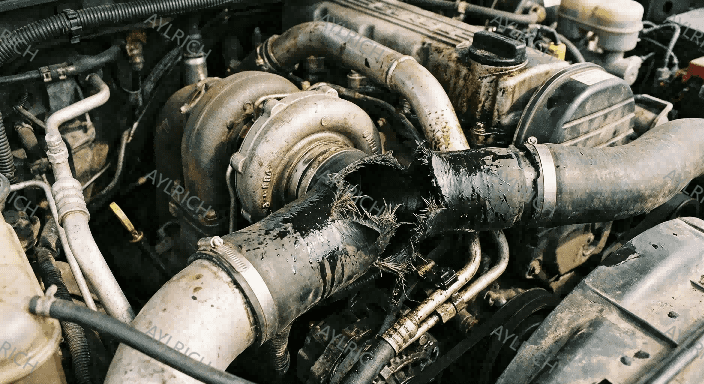

Significado: Indica una fuga en el sistema de sobrealimentación. Revisa si las mangueras del intercooler o las abrazaderas están flojas, desconectadas o rotas.

Sonido metálico por fricción/impacto:

Fenómeno: Un sonido metálico fuerte como raspado.

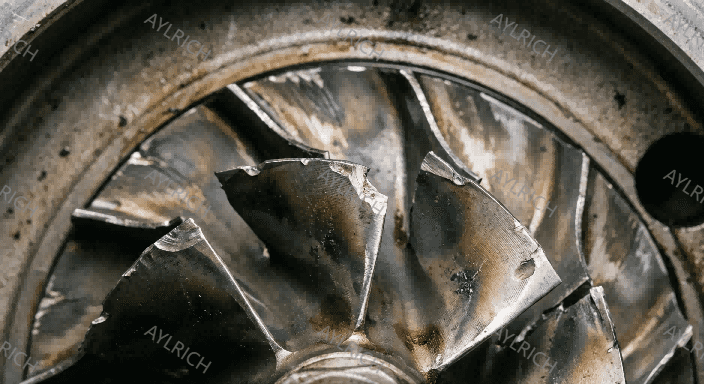

Significado: ¡Falla grave! El impulsor ha hecho contacto físico con la carcasa (rascando la carcasa). Apaga el motor inmediatamente ya que fragmentos metálicos pueden entrar al motor y causar daños mayores.

•  Observar – Verifica color del escape y apariencia

Evalúa la condición de combustión por el color del escape y verifica fugas mediante inspección visual.

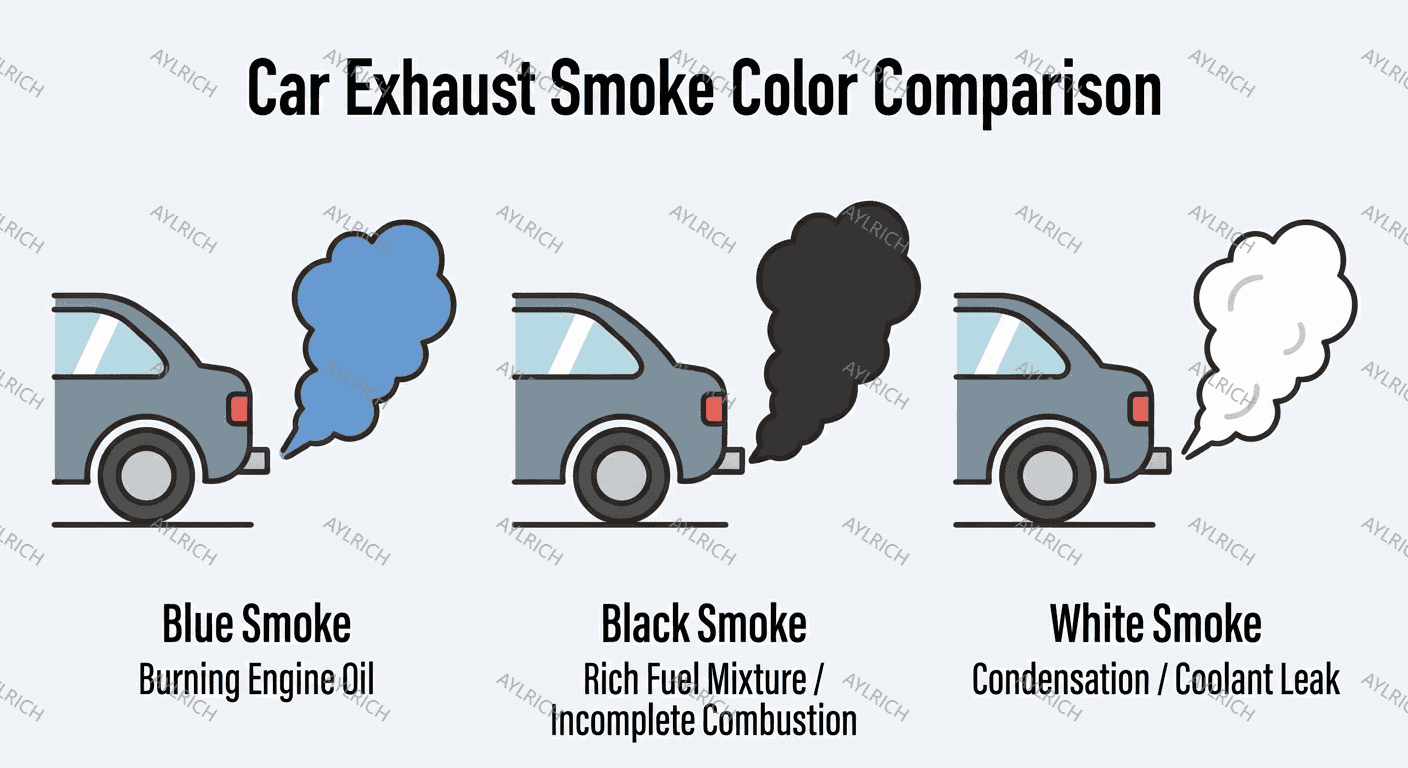

Observa el color del escape:

Humo azul: Quema aceite. Esto puede indicar un fallo en el sello del turbocompresor, pero más a menudo es causado por una línea de retorno bloqueada o presión excesivamente alta en los gases del cárter.

Humo negro: Exceso de suministro de combustible o admisión insuficiente. Normalmente es causado por fugas en el sistema de admisión (escapando aire, demasiado combustible) o por un filtro aire muy obstruido.

Inspección visual para detectar fugas:

Aceite en la entrada del compresor: Quita la tubería de admisión y revisa si hay aceite por dentro.

Nota: Si solo hay una pequeña cantidad de neblina aceitosa normalmente viene desde la ventilación del motor y es normal. Pero si hay acumulación puede indicar fenómeno “succión” causado por filtro aire bloqueado.

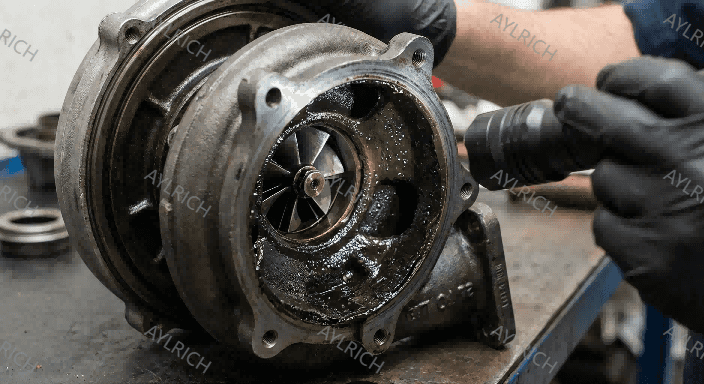

Residuo negro o gris en la unión colector-escape: Esto indica fuga en la junta del escape, lo cual puede hacer lenta la sobrealimentación y reducir potencia del motor. (en la imagen se comprueba si es introducido por tubo PVC – ventilación positiva del cárter).

• Paso 3: Sentir – Revisa holgura del cojinete (Paso clave)

¡Advertencia: Esto debe realizarse con el motor completamente enfriado y apagado!

Saca el tubo admisión del turbo para exponer impulsor compresor. Presiona suavemente con tu dedo sobre eje e inspecciona.

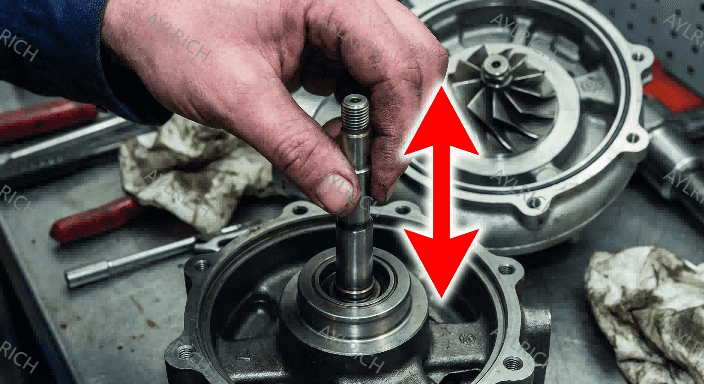

Comprobación 1: Holgura radial (juego arriba/abajo o lateral)

Procedimiento: Usa tu dedo para agarrar eje e intenta moverlo arriba/abajo o lateralmente.

Estándar: Se permite un pequeño juego (aprox. 0.3mm a 0.6mm) en turbos con cojinetes flotantes ya que película aceite a alta presión llena este espacio durante operación.

Criterio fallo: Si juego es tan grande que aspas tocan carcasa circundante se considera desgaste cojinete y necesita reemplazo.

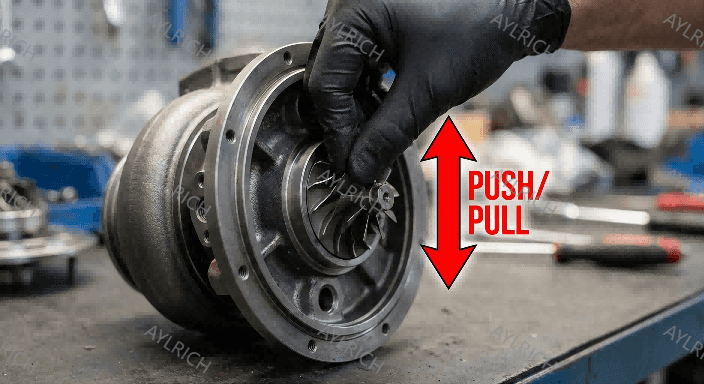

Comprobación 2: Holgura axial (juego empuje/tirón)

Procedimiento: Intenta empujar el eje hacia dentro y luego tirar de él hacia fuera.

Estándar: Debe sentirse muy firme, con casi ningún movimiento (normalmente solo 0.02mm a 0.1mm).

Criterio de fallo: Si puedes notar claramente que el eje se mueve hacia atrás y adelante, indica que el cojinete de empuje está desgastado y el turbocompresor debe ser reemplazado inmediatamente.

Comprobación 3: Suavidad de giro

Procedimiento: Usa tu dedo para girar el impulsor.

Estándar: La rotación debe ser suave, sin tirones, y debe girar varias vueltas (rodamientos de bolas) o unas pocas vueltas (rodamientos flotantes).

Criterio de fallo: Si el impulsor no gira, está trabado o si hay un sonido áspero/"arenoso" durante la rotación, indica una falla.


Por último, ¡gracias por leer este artículo! Espero que puedas resolver los problemas que encuentres y aproveches mejor el turbocompresor con tu vehículo.
